?LQDZ9114型氣控閥組
用途與特征:
QDZ9114型氣控閥組是由一個三位五通氣控?fù)Q向閥和一個雙向液控單向閥（液壓鎖）優化組合而成。具有結構緊湊、體積小、重量輕等特點。常用于控制掛車付橋的升降和廂式貨車尾板的升降。
工作原理及圖形符號：
QDZ9114型氣控閥組在中位時，P口與P1口相通，壓力油由P口進入，經過P1口可向其它機構提供油源。當壓縮空氣進入K1口或K2口時，該閥處于換向位置，壓力油由P口經過A口（或B口）進入油缸的一腔，油缸另一腔的油液由B口（或A口）經過T口回油箱，控制油缸的伸縮；當切斷進入該閥的壓縮空氣時，閥芯在彈簧力的作用下回到中位，雙向液控單向閥（液壓鎖）關閉，鎖定油缸的伸縮。該閥的工作原理示意圖如下：
技術參數：
公稱通徑：Ф 10 mm
公稱壓力：16 Mpa
公稱流量：40 L / min
壓縮空氣：0.5 ～ 0.8 Mpa
工作介質：L-HM-30抗磨液壓油
過濾精度：≤10 μm

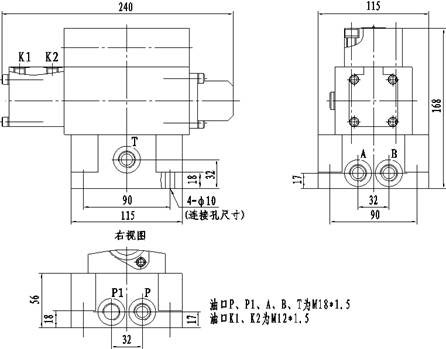

外形安裝聯接尺寸：
